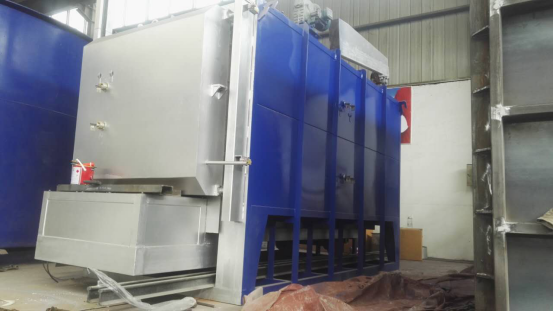

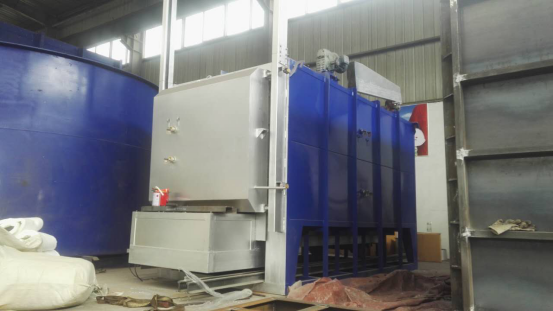

100KW臺車預熱爐
臺車式電阻爐(焊接預熱)詳情
一、 工作特點
1) 用于普通鋼、低合金鋼鑄件焊接預熱、焊后去應力回火、退火等方式的熱處理。
2) 主要技術指標
3) 額定電壓:380V±10% 三相50HZ;
4) 額定功率:100KW;
5) 溫度范圍:0℃~450℃可任意設定;
6) 爐膛尺寸:長×寬×高 3000×1100×1000mm(主要產品尺寸:鉤體890×420×400mm;牽引外筒450×210×570mm);
7) 滿載升溫速度:0-180℃/h;
8) 爐溫穩定度:≤±10℃;
9) 爐溫均勻度: ≤±10℃
10) 控溫精度:≤±1℃;
11) 爐體表面溫升:≤30℃ (450℃保溫2h后);
12) 控溫區數:2區;
13) 臺車***大裝載量:5噸;
14) 空爐升溫時間:≤1.0h
15) 滿載升至250℃時間:≤2.4h
16) 滿載升至450℃時間:≤4.5h
二、 基本結構
1) 爐襯:全纖維爐襯;材料:良好硅酸鋁耐火纖維;
2) 調功方式:PID可控硅調功;
3) 控制儀:智能控溫儀并可通過計算機進行信息采集及程序控制
4) 加熱器件:采用電阻帶加熱方式材質OCr25Al5
5) 加熱方式:爐體五面加熱(臺車加熱)
6) 密封方式:爐臺兩側采用迷宮密封,爐門自動軌跡壓緊。
7) 記錄儀:采用彩屏無紙記錄儀實時記錄工藝曲線,可適時顯示溫度加溫曲線,數據可下載至U盤,計算機可進行管理打印(2區);
三、 其他要求
1) 應保證爐門與爐體及臺車底與爐體的良好密封。
2) 爐殼由型鋼及鋼板焊接而成,應具有足夠強度和剛度,不變形。
3) 臺車底部耐火磚應選用良好耐火磚,并配備耐熱鋼爐底板。
4) 臺車進出及爐門升降設有獨立工作臺。
5) 耐火纖維的固定采用粘貼+錨釘固定方式,保證牢固及耐沖擊。
6) 熱電偶采用國內知名廠家產品。
7) 電氣屏柜應有電壓表電流表實時監控電阻帶工作狀態
8) 控制系統能對整個熱處理工藝過程進行監督、控制和數據管理(包括數據下載)。
